نظرات (4)مسئلهی ذوب شدن کانکتورهای ۱۶ پین (معروف به 12VHPWR یا نسخهی جدیدتر 12V-2x6) در کارتهای گرافیک ردهبالای انویدیا همچنان یکی از بحثبرانگیزترین مشکلات دنیای سختافزار است. اما در خبری جالب توجه، یک تعمیرکار متخصص در چین توانسته با تعویض این کانکتور با نسخهای مقاومتر و دارای پینهای ضخیمتر، راهحلی عملی و بلندمدت برای این معضل ارائه دهد.
مشکل همیشگی کانکتورهای ذوبشونده
دو نسلی میشود که کاربران و افرادی که صدها و گاهی هزاران دلار برای کارت گرافیک گران قیمت و جدید خود هزینه کردهاند بیم آن را دارند که به دلایلی که شاید در نسلهای قبلی به هیچ عنوان تصورش هم نمیشد، مجبور شوند در مدت کوتاهی کارت گرافیک خود را برای تعمیر به شرکت گارانتی یا تعمیرکاران غیررسمی بدهند.
این مشکل ناشی از عدم تطابق دقیق کانکتور برق کارتهای گرافیک پرمصرف نسل جدید انویدیا بود که به قولی با هر ایراد کوچکی احتمال آسیب دیدن و آتشسوزی داشتند.
اگرچه انویدیا پس از بروز گزارشهای فراوان از سوختن و ذوب شدن کانکتورهای 12VHPWR، نسخهی اصلاحشدهای بهنام 12V-2x6 را معرفی کرد که دارای پینهای حسگر کوتاهتر بود تا در صورت اتصال ناقص، برق به مدار منتقل نشود، اما گزارشهای جدید نشان میدهند که این مشکل حتی در کارتهای گرافیک نسل جدید سری RTX 50، از جمله RTX 5090، همچنان پابرجاست.
تحلیلهای فنی دلایل اصلی این پدیده را ناشی از یکی از سه علت زیر میدانند:
- اتصال ناقص کانکتور که باعث ایجاد مقاومت الکتریکی بالا در نقطهی تماس میشود و حرارت موضعی ایجاد میکند.
- خمشدن کابل در نزدیکی سوکت که موجب جابجایی و ناهماهنگی پینها و در نتیجه تماس ضعیف میشود.
- چگالی جریان بالا (ناشی از توان 600 وات) که در صورت هرگونه ناهماهنگی، فشار الکتریکی را روی پینهای سالم افزایش داده و موجب افزایش شدید دما و ذوب شدن میگردد.
راهحل خلاقانه با پینهای ضخیمتر

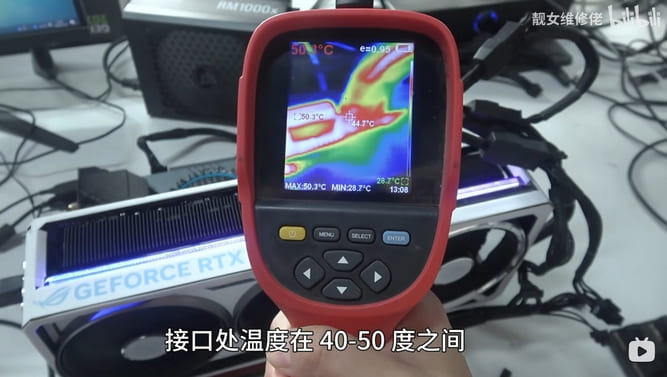

بنابر گزارش منابع چینی، اما همانطور که گفته شد، برخلاف انبوه روشهای پیچیده و بعضاً گرانقیمت و حتی ناکارآمد شرکتها، ایده ساده و بنیادین مطرح شده توسط یک تکنسین خانم چینی میتواند این مشکل را به صورت قابل توجهی مرتفع کند. این تعمیرکار در گزارش خود اعلام کرده که پیادهسازی ایده ساده او روی یک کارت ASUS ROG RTX 5090 آسیبدیده موجب شده که کارت بعد از ارتقا پینهای پایه اتصال به کابل برق جدید، به راحتی کار کند.

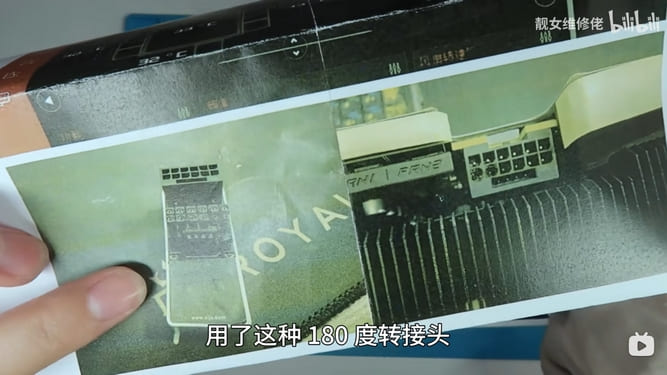

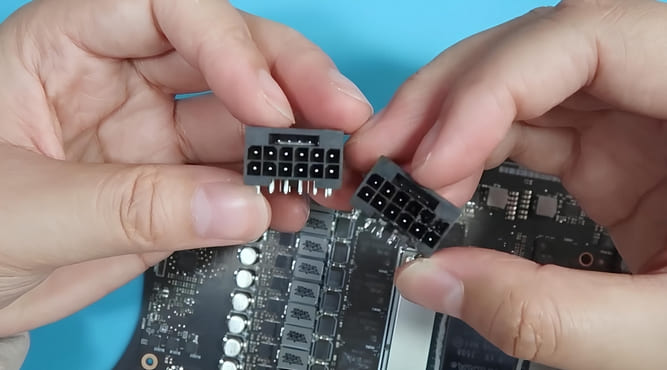

او در فرآیندی دقیق و با استفاده از میکروسولدینگ (Micro-soldering)، کانکتور ۱۶ پین ذوبشده را با نسخهای جدید و تقویتشده که دارای پینهای ضخیمتر و سطح تماس بزرگتر است، جایگزین کرده است.
منطق مهندسی پشت این روش ساده اما هوشمندانه است: پینهای ضخیمتر علاوه بر کاهش مقاومت الکتریکی، سطح تماس بیشتری برای عبور جریان فراهم میکنند. در نتیجه، حتی در صورت اتصال نهچندان کامل یا افزایش جریان در یک مسیر، احتمال رسیدن دما به نقطهی ذوب بهشدت کاهش مییابد.
البته این روش اصلاح غیررسمی است و انجام آن ضمانتنامهی کارت را باطل میکند، اما پیام مهمی در خود دارد: شاید ریشهی اصلی این مشکل نه در خطای کاربر، بلکه در ظرفیت بیشازحد جریان مورد انتظار از کانکتور استاندارد 12V-2x6 باشد. این راهحل نشان میدهد که افزایش استحکام فیزیکی و ظرفیت انتقال جریان پینها میتواند مؤثرترین روش برای پیشگیری از ذوبشدن این کانکتور باشد.
