نظرات (۰)اگر شما هم درباره طراحی کارت گرافیک جدید RTX 5090 Founders Edition کنجکاو هستید، بهتر است این گزارش را از دست ندهید. رسانه ها اولین تصاویر و جزئیات بسیار جالبی را درباره طراحی رفرنس RTX 5090 منتشر کرده اند.

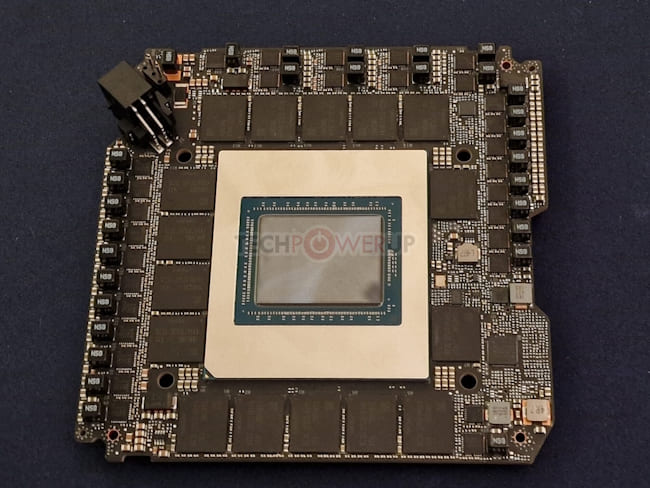

پردازنده گرافیکی این کارت با کُد GB202، حدود یک سوم از مساحت PCB را به خود اختصاص داده است. این GPU دارای پینهای زیادی برای تامین برق و رابط حافظه عریض 512 بیتی GDDR7 است.
نگاه نزدیک به کارت گرافیک RTX 5090 FE انویدیا

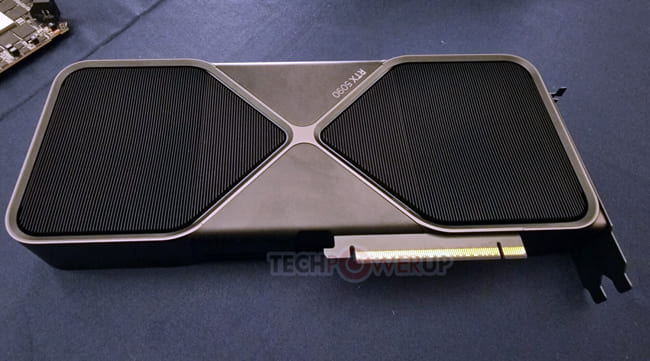

این کارت گرافیک با اندازهای بزرگتر از مدل قبلی RTX 4090 FE، تنها دو اسلات را اشغال میکند و شاهد کاهش ضخامت هستیم. تیم طراحی انویدیا با اعمال تغییراتی در ابعاد کارت نسبت به پرچمدار نسل قبل، توانستهاند سطح هیتسینک را برای دفع حرارت بهینه کنند تا ضخامت کمتر باعث افت عملکرد در دفع گرما نشود. طراحی این مدل همچنان روح طراحی Founders Editionهای پیشین را حفظ کرده، اما تغییرات قابل توجهی در سیستم کولینگ آن به وجود آمده است.
در نسلهای قبلی، یک فن در یک طرف کارت هوا را به سمت PCB میدمید و فن دیگر در انتهای کارت هوا را از طریق هیتسینک به خارج از محفظه کولر هدایت میکرد. اما در RTX 5090 FE، دو فن بزرگ هوا را به سمت کارت دمیده و پس از عبور از هیتسینک، به خارج از کارت هدایت میکنند. PCB این کارت در مرکز آن قرار دارد و برای اتصال به رابطهای میزبان و خروجیهای نمایشگر از مجموعهای بُردهای ثانویه بهره میبرد.
به نقل TechPowerUp، کارت گرافیک RTX 5090 از یک مدار تغذیه پرقدرت با 19 فاز رگلاتور ولتاژ برای پردازنده گرافیکی و 8 فاز برای تراشههای حافظه بهره میبرد. مهندسان انویدیا با استفاده از طراحی PCB با تراکم بالا، از فضای هر دو طرف بُرد نهایت استفاده را برده اند. عناصر مهمی مانند چوکها و DRMOSها در سمت اصلی PCB و خازنها در سمت مخالف قرار گرفتهاند.

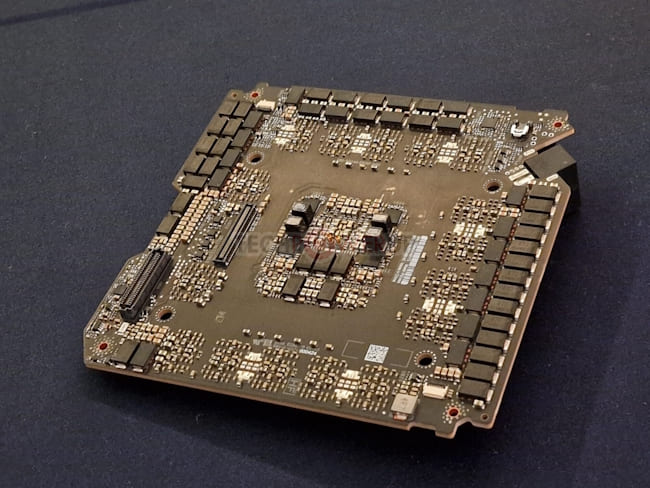

در سمت پشت PCB، اتصالات لازم برای وصل شدن به دو ماژول ثانویه کارت وجود دارد. اولین ماژول به کانکتور طلایی PCI-Express 5.0 x16 متصل میشود و ماژول دیگر عهده دار خروجیهای تصویر است. هر دو بُرد با کابلهای نواری نازک شبیه به آنچه در لپتاپها دیده میشود، به بُرد مادر وصل شده اند و به گونهای در امتداد لبههای کولر قرار گرفتهاند که جریان هوا را مختل نکنند.
