نظرات (۰)کالبدشکافی پردازندههای جدید همواره اطلاعات جالبی با خود دارد و به ما نشان میدهد چگونه طراحی و ساخته شدهاند. در تازهترین آنها یک کاربر خبره اقدام به کالبدشکافی پردازنده جدید Ryzen 5 5600G و تصویر برداری از درون قطعه سیلیکونی آن کرده است.
Fritzchens Fritz یک چهره نام آشنا در دنیای سخت افزار است که کالبدشکافی برخی از تراشههای بزرگ را در کارنامه خود دارد. وی در تازهترین اقدام خود دست به کالبدشکافی و عکاسی از درون قطعه سیلیکونی APU جدید Ryzen 5 5600G نموده است.

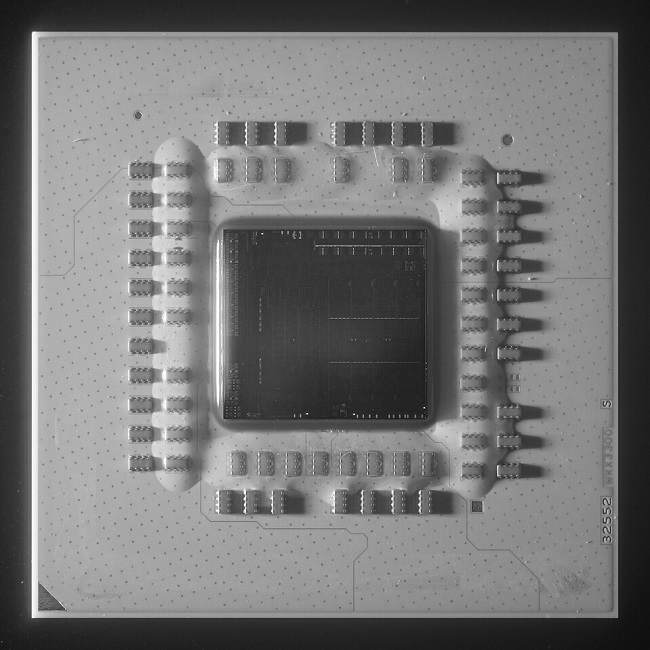

تصاویر منتشر شده چگونگی کنار هم قرار گرفته پردازنده مرکزی بر پایه ریزمعماری Zen 3، پردازنده گرافیکی بر پایه ریزمعماری Vega و مسیر ارتباطی میان آنها را نشان میدهد. برای به دست آوردن این تصاویر Fritz ناچار شده حرارت پخش کن فلزی Ryzen 5 5600G را از طریق حرارت دادن جداسازی کند که یک کار دشوار و پر خطر است.
در این رابطه بخوانید:
- فروش خیره کننده پردازنده های جدید AMD Ryzen 7 5700G و Ryzen 5 5600G

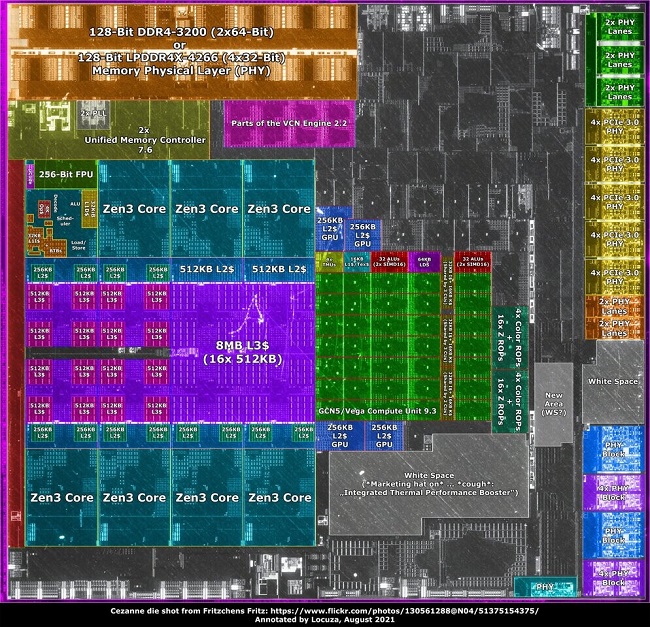

در نهایت اجزای مختلف تشکیل دهنده پردازنده Ryzen 5 5600G تفکیک و نامگذاری شده است که به خوبی آنها را نشان میدهد. همچنین دیاگرام تهیه شده توسط Locuza محل احتمالی قرار گیری کنترلرهای مختلفی چون PCIe 3.0 و حافظه رم را در کنار محل قرار گیری کش پردازنده مرکزی و گرافیکی نشان میدهد.
این پردازنده با استفاده از فناوری ساخت 7 نانومتری TSMC تولید میشود و قطعه سیلیکونی آن با مساحت 180 میلی متر مربع، از 10.7 میلیارد ترانزیستور تشکیل شده است. Ryzen 5 5600G از تنها یک قطعه سیلیکونی واحد تشکیل شده است و خبری از قطعه سیلیکونی مجزا برای پردازنده گرافیکی نیست.
